全自動纖維球過濾器使用手冊下載
2015-11-17 14:59:17??????點擊：
纖維球過濾器
使
用
說
明
書
石家莊工泉水處理科技有限公司
我公司生產的過濾設備有反沖洗過濾器、毛發過濾器、旋流除砂器、全程綜合水處理器、多介質過濾器、石英砂過濾器、活性炭過濾器、錳砂過濾器、纖維球過濾器、定壓補水裝置、囊式定壓罐、自清洗過濾器、精密過濾器、反滲透裝置，超濾設備等。
產品說明
一．改性維球過濾器產品功能
作為壓力式過濾器中最新型的水質精細處理設備的改性高效纖維球過濾器，是我公司在含油污水等方面精細過濾技術的一次突破，填補了含油污水精細過濾領域的空白。可有效地去除水中的油、懸浮物，并對水中的有機物、膠體、鐵、錳等有明顯的去除作用。
該過濾器選用的纖維球濾料，是由經過新的化學配方合成的特種纖維絲做成，其主要特點是經過本質的改性處理將纖維濾料由親油型改變為親水型。解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。是石英砂等顆粒狀濾料過濾設備的更新換代產品。
二．改性纖維球過濾器適用范圍
1．廣泛應用于循環水旁流過濾、生活水深度處理、鍋爐給水處理、反滲透前置過濾，污水回用過濾。
2．適用于油田含油污水回注的粗、中、精細過濾及油田、煉油廠污水的外排處理；
3．適用于鋼鐵、熱電、造船、造紙、醫藥、化工、紡織、食品、飲料、自來水、游泳池等各種工業用循環水和生活用水及其廢水的回收利用過濾處理。
產品規格：
|
公稱直徑mm |
DN |
800 |
1000 |
1200 |
1600 |
2000 |
2200 |
2600 |
3000 |
3200 |
|
外形尺寸mm |
H1 |
1500 |
1500 |
1800 |
1800 |
1800 |
1800 |
2000 |
2000 |
2000 |
|
H2 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
|
|
H |
2770 |
2950 |
3200 |
3350 |
3500 |
3800 |
4200 |
5200 |
5400 |
|
|
進出口DN1 |
65 |
80 |
80 |
100 |
100 |
150 |
200 |
200 |
250 |
|
|
反洗進出口DN2 |
80 |
80 |
100 |
125 |
125 |
200 |
250 |
250 |
250 |
|
|
DNr |
450 |
450 |
450 |
500 |
500 |
500 |
500 |
500 |
500 |
|
|
d 1 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
d 2 |
150 |
150 |
150 |
150 |
200 |
200 |
200 |
200 |
200 |
|
|
d 3,4 |
25 |
25 |
25 |
32 |
40 |
40 |
50 |
50 |
50 |
|
|
板厚 |
5 |
6 |
6 |
6 |
6 |
8 |
10 |
12 |
12 |
|
四．改性維球過濾器技術參數
l 說明：
a.當進水含鐵：≤15mg/L時，出水含鐵：≤0.mg/L；
b.要達到A2和A1級標準的水質指標，污水應采用化學絮凝方法處理進行前處理。
2．運行參數
處理量（m3/h） 5-210 工作溫度（℃） 20-80
工作壓力（Mpa） 0.6 水沖洗強度（L/s.m2） 7-8
設計濾速（m/h） 25 水頭損失（Mpa） 0.03-0.15
反洗周期（h） 8-24 反洗時間（min） 10-20
反洗水溫（℃） 原油凝固點溫度以上 沖洗水量比 ＜3％
反洗方式 a.機械攪拌水反洗：粗濾、中粗濾；
b.機械壓緊：精細過濾A3、超精細過濾A2、超精細過濾A1。
截污量（kg/m3） a.粗濾：50-100；中粗濾：20-50；
b.精細過濾A3、超精細過濾A2、超精細過濾A1：6-20。
五．改性維球過濾器工作原理
過濾時原水加入定量的混凝劑，經水泵葉輪快速混合后進入本設備進行凈化過濾。
1．改性纖維球去除油及機雜的機理為：直接攔截、慣性攔截和電化學吸附；
2．深床過濾原理，立式罐，采用機械攪拌方式進行反沖洗，可手動操作和自動操作；
3．過濾時污水從上到下流過濾層，油及懸浮物等被攔截，大部分污物被去除；
4．反洗時干凈水從下到上沖洗濾料，邊沖邊攪拌，被濾料攔截的污物逐漸清洗干凈。

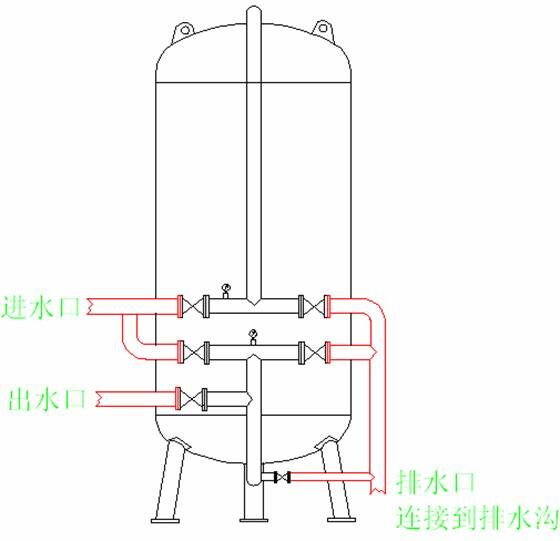

二、設備安裝與管路連接
1、設備需垂直安裝在平整的地面上，外接管路必須獨立設置管道支架。
2、進出水總管路管徑不能低于設備進出水管徑，并分別安裝手動閥門。
3、排污總管路不要安裝任何控制閥門。
4、設備周圍需預留一定的空間，以便于日常檢修和濾料的裝填。
|
三、濾料填裝順序與注意事項
1、石英砂過濾器濾料：自下而上，依次為2-15mm石英砂
2、填裝濾料時，必須先往過濾器內部注不少于400mm高的水。
3、每裝完一層同樣規格濾料，需進行攤平處理，然后再裝填另一種規格的。
4、開啟人孔裝填濾料時，須注意防止野蠻操作，以免損壞設備內部防腐涂層。
四、試運行
1、設備供水壓力和流量須符合設備運行要求。
2、先將控制閥門調整在反洗位置，注意：反洗進水閥門不能開啟過大過快，一般先開啟1/5位置即可，當觀察到反洗排水水流滿管后，再緩慢開啟進水閥門至全部打開位置。
3、當觀察到反洗排水水流清澈時，將控制閥門調整到正洗位置，直到正洗排水水流清澈為止。
4、初次投入運行，可反洗→正洗循環多次，直到觀察到排污水流不渾濁方可投入使用。
五、使用操作方法：
（1）設備進水壓力需保證在0.25-0.8Mpa之間。
（2）設備一般連續運行2-3天，需要對濾料進行還原清洗，還原清洗時間：反洗15-25分鐘；正洗15-25分鐘。
（3）注意：設備反沖洗、正洗時，進水閥門不要快速開啟，動作要緩慢，直到觀察到排污水流均勻滿管后再全部開啟進水閥門。
六、內部濾料更換周期：
石英砂3-5年，或反復還原清洗后，設備進出水壓力差大于0.15Mpa。
手動控制設備閥門操作位置及水流方向示意圖：
表示閥門關閉， 表示閥門開啟

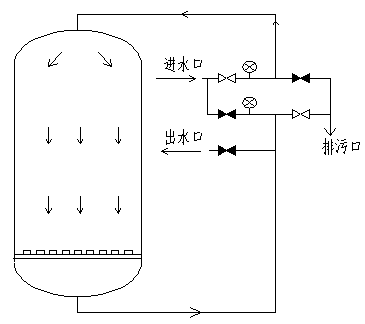

1、 運行狀態

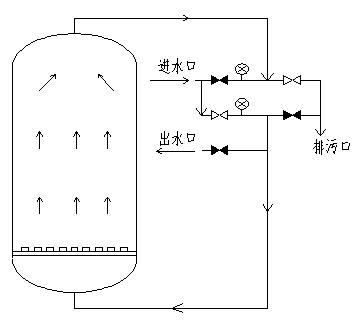

2、反洗狀態

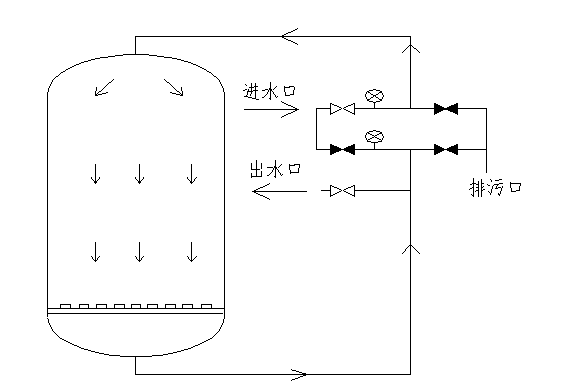

3、 正洗狀態
檢 測 報 告
編號：A2014-A0509
|
產品名稱 |
型號規格 |
GQXWQ-1800 |
|||
|
生產單位 |
石家莊工泉水處理科技有限公司 |
商標 |
─ |
||
|
生產單位地址 |
河北省 |
生產日期 |
2015年9月 |
||
|
檢驗單位 |
石家莊工泉水處理科技有限公司（質檢部） |
抽樣地點 |
─ |
||
|
檢驗單位地址 |
河北省 |
抽樣基數 |
─ |
||
|
樣品數量 |
1臺 |
樣品狀態 |
正常 |
抽樣日期 |
2015年9月 |
|
抽樣者 |
─ |
收樣日期 |
2015年9月 |
||
|
送樣者 |
|
檢驗日期 |
2015年9月 |
||
|
檢驗環境 |
溫度：0-10℃ 相對濕度：60-75%RH |
||||
|
檢驗項目 |
承壓力、濾料填充高度，密封，等共三項 |
||||
|
檢驗依據 |
JB/T2932-1999《水處理設備技術條件》 |
||||
|
|
|||||
|
|
|||||
|
檢驗結論 |
依據JB/T2932-1999《水處理設備技術條件》標準對來樣進行技術檢驗，所檢驗項目合格。 2015 年 09 月 09 日 （質檢章） |
||||
編制： 審核： 批準：
|
|
